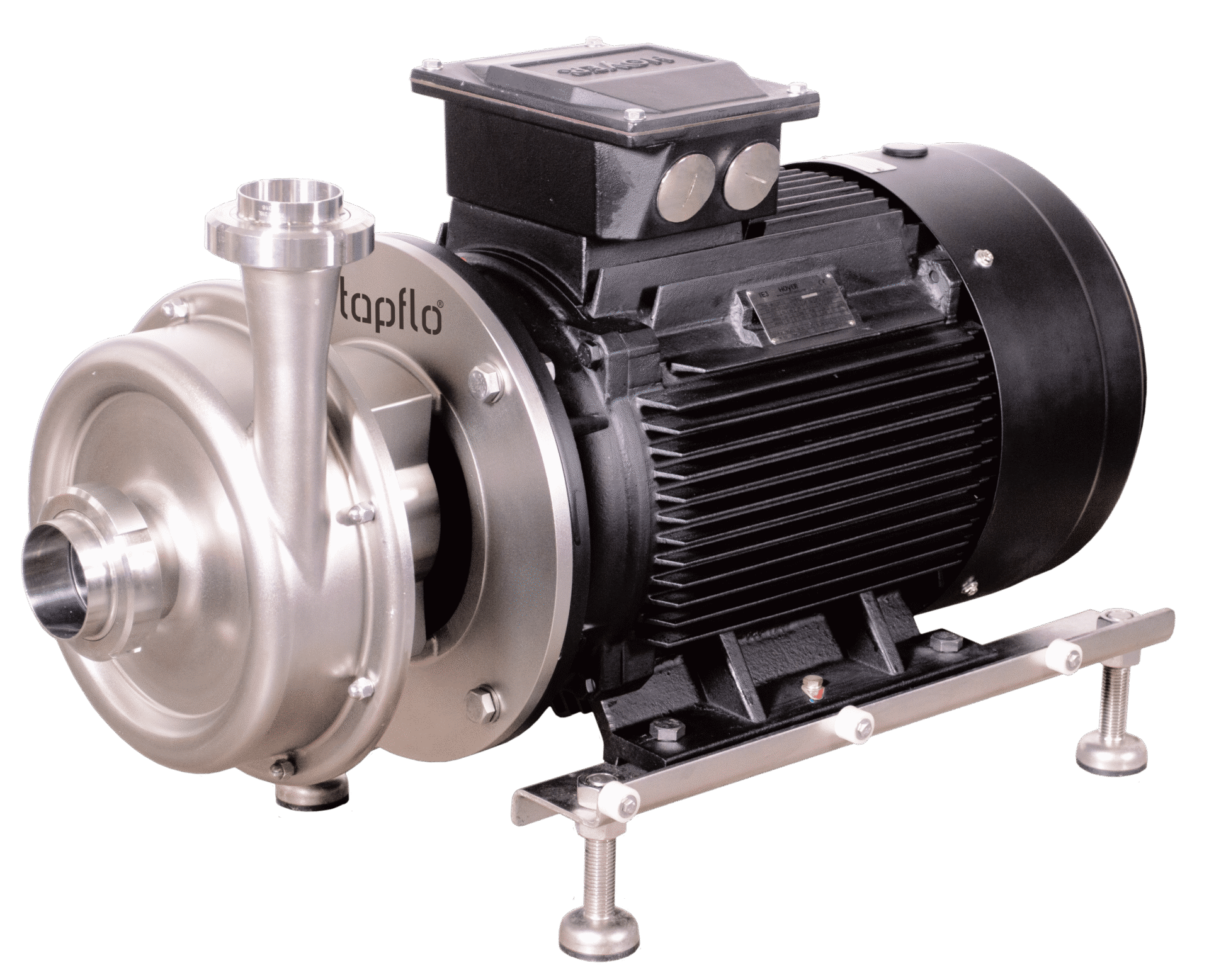

Pompy CTX to seria pomp premium firmy Tapflo. Dzięki solidnej konstrukcji i kompaktowej budowie, pompy CTX zapewniają długotrwałą oraz bezawaryjną pracę, a tym samym krótkie przestoje remontowe. Kształt komory pompy i wirnika są wynikiem zaawansowanej analizy wielowymiarowej oraz licznych testów wydajności. Oba te elementy zostały zaprojektowane i zoptymalizowane pod kątem zabezpieczania największej sprawności energetycznej pompy oraz możliwości pompowania w szerokim zakresie warunków eksploatacyjnych.
Pompy serii CTX dostępne są w 3 opcjach wykonania: CTX I (przemysłowy), CTX H (higieniczny) i CTX S (samozasysający), co pozwala na wykorzystanie ich w różnych zastosowaniach:
SZYBKIE FAKTY
TYPOWE APLIKACJE
Chemiczny, wydobywczy, naftowy i gazowy, opakowaniowy, poligraficzny, motoryzacyjny, maszynowy, oczyszczanie ścieków, zakłady produkcyjne.
Oleje, paliwa, rozpuszczalniki, stężone lub rozcieńczone kwasy i zasady w strefach zagrożonych wybuchem i bezpiecznych, łagodne i agresywne substancje chemiczne, gorące i zimne ciecze, zawiesiny i emulsje, środki czyszczące, ścieki, czynniki chłodzące i grzewcze, zasilanie i rozładunek zbiorników magazynowych, zbiorników, pojemników, filtrów, studzienek, zasilanie urządzeń procesowych, systemy dozowania, jednostki dozujące, stanowiska badawcze.
Pompy CTX to seria pomp premium firmy Tapflo. Dzięki solidnej konstrukcji i kompaktowej budowie, pompy CTX zapewniają długotrwałą oraz bezawaryjną pracę, a tym samym krótkie przestoje remontowe. Kształt komory pompy i wirnika są wynikiem zaawansowanej analizy wielowymiarowej oraz licznych testów wydajności. Oba te elementy zostały zaprojektowane i zoptymalizowane pod kątem zabezpieczania największej sprawności energetycznej pompy oraz możliwości pompowania w szerokim zakresie warunków eksploatacyjnych.
Pompy serii CTX dostępne są w 3 opcjach wykonania: CTX I (przemysłowy), CTX H (higieniczny) i CTX S (samozasysający), co pozwala na wykorzystanie ich w różnych zastosowaniach:
| Silnik elektryczny | norma IEC, 3-fazowy, 2-/4-biegunowy, IP55 |
| Ciśnienie nominalne dla 20 °C | PN10 – CTX 40-165, CTX 50-145, CTX 50-200, CTX 65-175 PN16 – CTX 65-230, CTX 65-240, CTX 80-205, CTX 80-212, CTX 80-260, CTX 100-230 |
| Temperatura medium | -10 °C … +120 °C (140 °C krótkotrwale podczas SIP) |
| Temperatura otoczenia | -20 °C … +40 °C |
| Lepkość | maks. ~150 cSt |
Materiały konstrukcyjne
| Korpus pompy | stal nierdzewna AISI 316L, części mokre: elektropolerowane do Ra<0,8 μm |
| Wirnik | stal nierdzewna AISI 316L szkiełkowana do Ra<3,2 μm |
| Przyłącza | gwintowane BSPT, kołnierzowe EN1092-1 lub ANSI 150. |
| Uszczelnienie mechaniczne | pojedyncze, SiC/Grafit (standard) lub SiC/SiC, certyfikat FDA podwójne, SiC/Grafit (standard) lub SiC/SiC, certyfikat FDA |
| O-ringi | EPDM, FKM, NBR (wszystkie z certyfikatem FDA). |

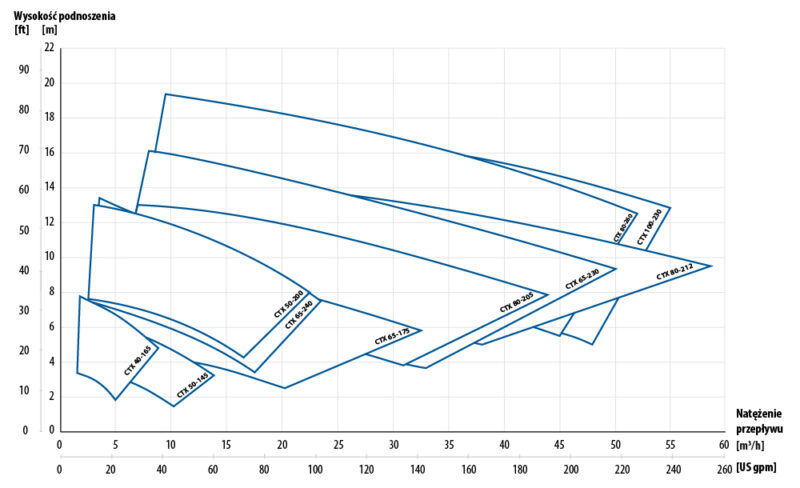

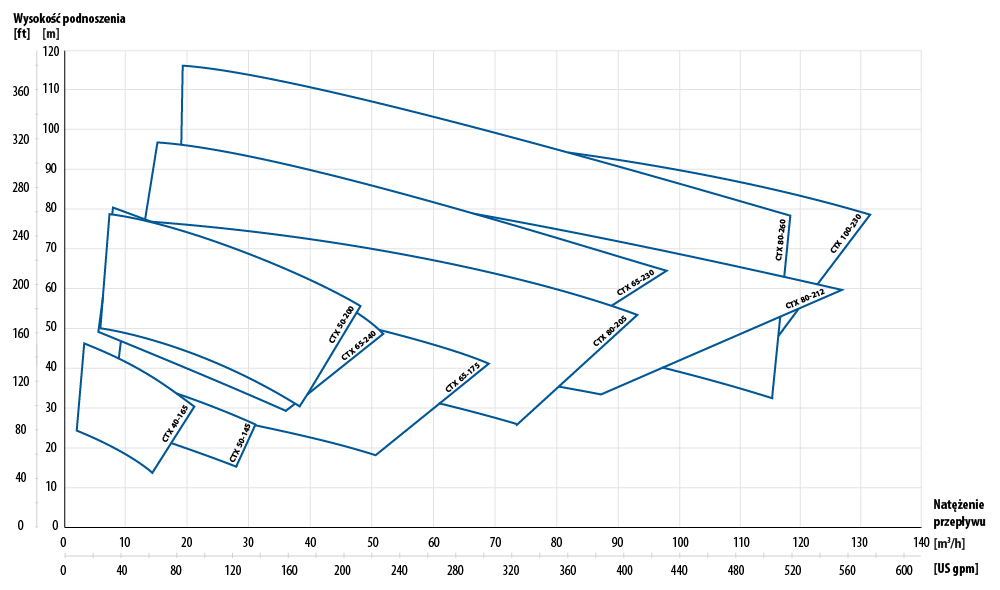

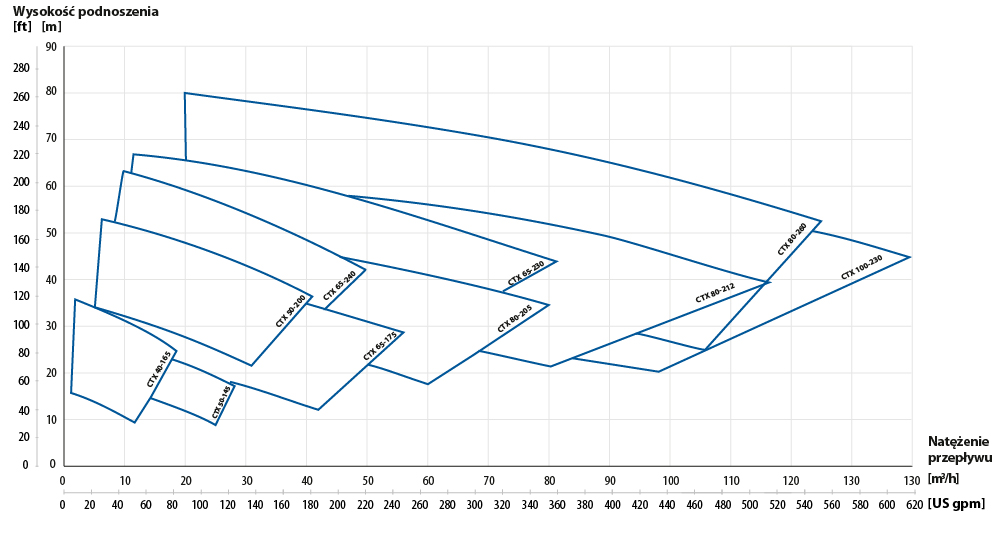

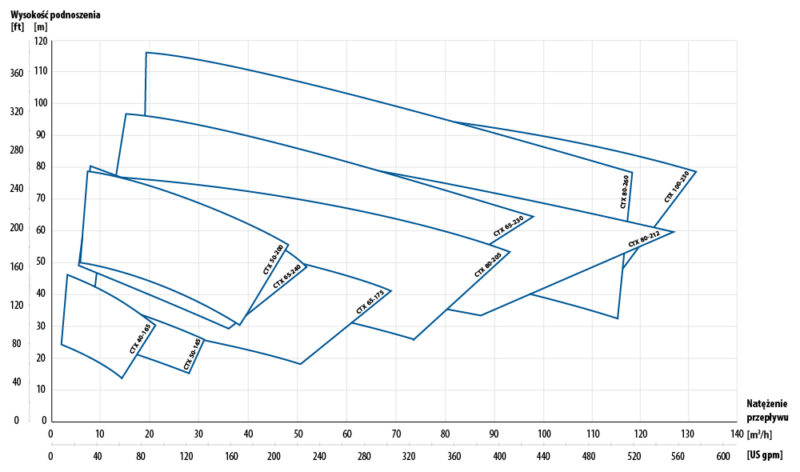

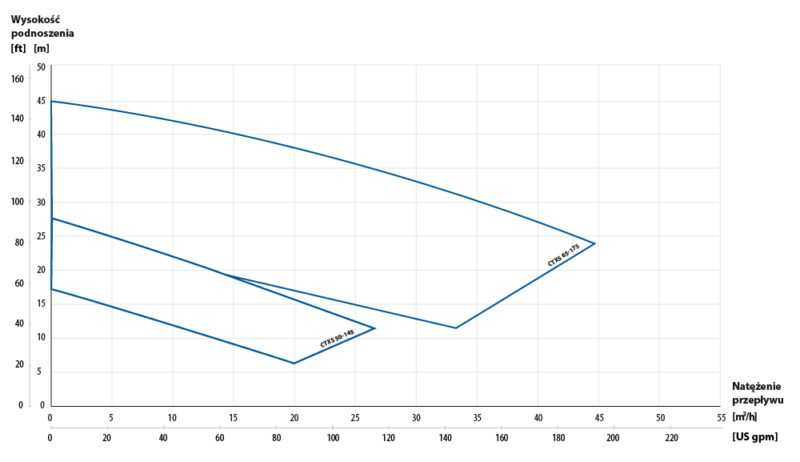

Konstrukcja pomp CTX jest oparta na „modułowej koncepcji”, która przekłada się na większą elastyczność w doborze, a także ułatwioną i tańszą modernizację oraz konserwację. Dostępne rozmiary pozwalają na osiągniecie natężenia przepływu do 132 m3/h i maksymalnej wysokości tłoczenia do 100 m. W porównaniu do swoich odpowiedników z gamy CTI i CTH – pompy serii CTX-I i CTX-H mogą osiągać wyższe ciśnienia i są dostępne w większych rozmiarach, co zapewnia bardziej wszechstronny zakres przepływu.
Pompy serii CTX z otwartym wirnikiem są łatwo umywalne, a także odpowiednie do pompowania cieczy z wtrąceniami stałymi. Mogą być stosowane m.in. w przemyśle spożywczym, mleczarskim, chemicznym oraz farmacji.
WIRNIK – wirnik jest połączony z silnikiem za pomocą wału napędowego i obraca się z dużą prędkością.
PRZYŁĄCZE SSAWNE – ciecz wpływa do korpusu pompy wzdłuż osi obrotu wirnika, który zapewnia odśrodkowe przyspieszenie cieczy.
PRZYŁĄCZE TŁOCZNE – ciecz przemieszcza się w pompie promieniowo i opuszcza ją przyłączem tłocznym.

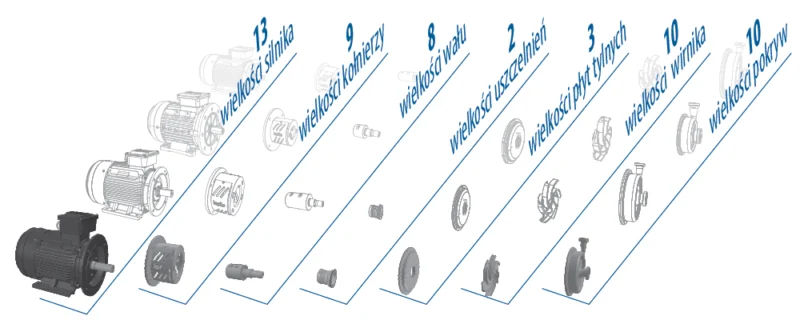

Modułowa koncepcja produktu z serii pomp CTX zapewnia większą elastyczność w zakresie dostosowania do różnych warunków pracy. Oznacza to również większą wszechstronność pompy oraz szybką i łatwą możliwość modernizacji. Wymienność części między różnymi typami i rozmiarami pomp sprawia, że obsługa oraz serwisowanie pompy są tańsze i łatwiejsze w zarządzaniu.
Higieniczny układ uszczelnienia mechanicznego
 |
Pojedyncze uszczelnienie
Sprężyna uszczelnienia mechanicznego nie jest w kontakcie z pompowaną cieczą, co czyni wewnętrzną komorę pompy w pełni umywalną. |
|

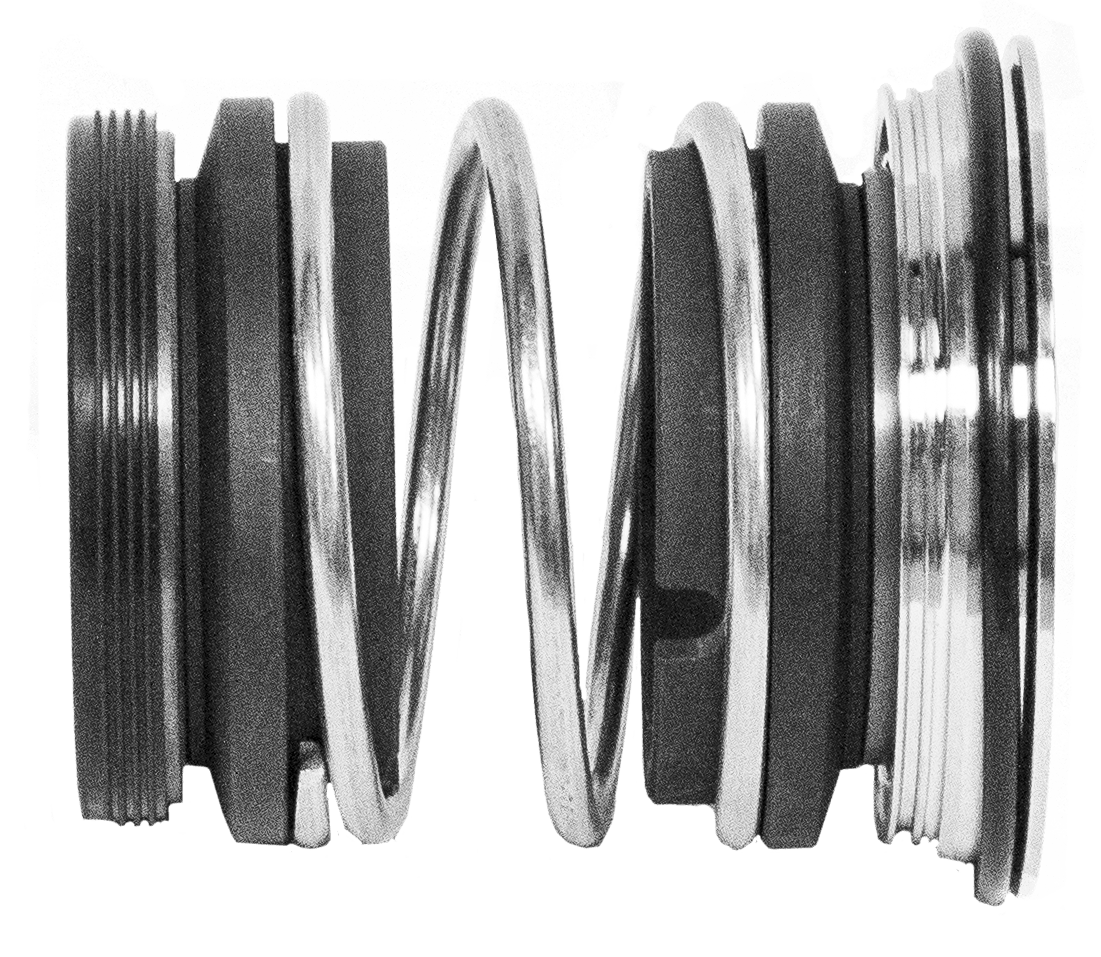

Podwójne uszczelnienie
Stosowane wtedy, gdy ciecz oraz jej opary stanowią zagrożenie dla operatora lub środowiska i muszą być ograniczone, gdy agresywne media są stosowane przy wysokich ciśnieniach lub temperaturach, a także dla wielu mediów polimeryzujących i krystalizujących. |
Różnorodność przyłączy
 |
Przyłącza kołnierzowe zgodne z EN 1092-1 typ 11, ANSI 150 Lbs lub gwint BSPT. |
Korpusy dostępne w Ra<0,5 μm
 |
Części mokre i zewnętrzne szkiełkowane do Ra<3,2 μm |

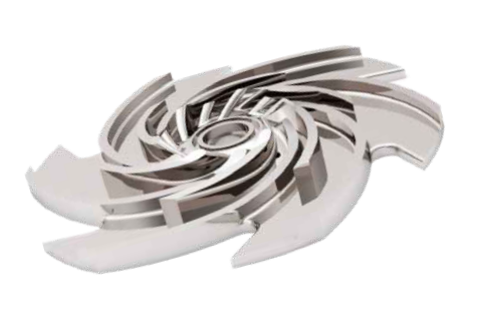

Pompy serii CTX posiadają wirnik otwarty o solidnej konstrukcji, wysokiej sprawności oraz niskim zapotrzebowaniu na nadwyżkę antykawitacyjną (NPSHr). Pompy serii CTX z otwartym wirnikiem są zarówno łatwe w czyszczeniu, jak i odpowiednie do pompowania cieczy zawierających cząstki stałe.
Dostosowanie osiągów pomp CTX do konkretnych punktów pracy lub zakresów może być wykonane poprzez staczanie wirników przy stałych prędkościach lub poprzez regulację prędkości pompy przy stałych średnicach wirnika.
 |
Nabudowany przemiennik częstotliwości
Najprostszy i najbardziej elastyczny sposób zmiany parametrów pracy pompy. Falownik zapewnia także ochronę przed przeciążeniem oraz pełni funkcję soft-startu. |
|
Przemysłowe przyłącza kołnierzowe
Pompy przemysłowe CTX I są wyposażone w przyłącza zgodne z normą EN 1092-1 typ11, ANSI 150 Lbs. Inne typy przyłączy na życzenie. |
 |
Regulowane stopy
Takie rozwiązanie umożliwia łatwe mycie powierzchni pod pompą. Dodatkowo może być przydatne w sytuacji potrzeby przeniesienia pompy w inne miejsce.
|
 |
Wsporniki montażowe
Agregat pompowy może być montowany na podstawie, która może być trwale przymocowana do fundamentu.
|
 |
Inducer
Inducer zwiększa ciśnienie wlotowe, obniżając w ten sposób NPSHr pompy. Opcja ta jest bardzo łatwa do zainstalowania nawet w istniejących pompach – w celu montażu wystarczy przykręcenie inducera do wirnika.
|
| Silnik elektryczny | norma IEC, 3-fazowy, 2-/4-biegunowy, IP55 |
| Ciśnienie nominalne dla 20 °C | PN10 – CTX 40-165, CTX 50-145, CTX 50-200, CTX 65-175 PN16 – CTX 65-230, CTX 65-240, CTX 80-205, CTX 80-212, CTX 80-260, CTX 100-230 |
| Temperatura medium | -10 °C … +120 °C (140 °C krótkotrwale podczas SIP) |
| Temperatura otoczenia | -20 °C … +40 °C |
| Lepkość | maks. ~150 cSt |
Materiały konstrukcyjne
| Korpus pompy | stal nierdzewna AISI 316L, części mokre: elektropolerowane do Ra<0,8 μm |
| Wirnik | stal nierdzewna AISI 316L szkiełkowana do Ra<3,2 μm |
| Przyłącza | gwintowane BSPT, kołnierzowe EN1092-1 lub ANSI 150. |
| Uszczelnienie mechaniczne | pojedyncze, SiC/Grafit (standard) lub SiC/SiC, certyfikat FDA podwójne, SiC/Grafit (standard) lub SiC/SiC, certyfikat FDA |
| O-ringi | EPDM, FKM, NBR (wszystkie z certyfikatem FDA). |
